LucidShape是一套強大的3D 系統，應用於電腦輔助設計CAD 與光學產品之設

計，它具有即時互動之光線追擊模式，方便使用者設計、分析、應對與最佳化之光學

設計。同時LucidShape  唯為一商業化之光學設計計模擬分析軟件。

LucidShape 可應用於廣泛領域，它包含強大的工具列於模擬各種光源、形狀材

質與感應面上，LucidFun Geo 為商業化軟件中最成熟與最強光學曲面設計功能，稱

為曲面導引功能或更為結果導面，非參數化設計，所有光學曲面之產品皆為應用於真

實光學狀態。快速互動光蹤追蹤模式方便預測與即時導引，同時LucidShape  為

現今市場上模擬速度最快的光學軟件。

LucidShape  亦包含光源移動，曲面移動之變化表達，可依照使用者習慣、互動

與自主式加入喜好對話視窗，方便用於分析、模擬與設計。

LucidShape  符合客戶之特殊需求，CAD 光學結果文件亦可輕易導入與轉出，

並支援多種廣泛的文件格式。





快捷式設定於光學與照明應用

市面多數光學軟件，於模擬與設定皆過於複雜，同時指令式之對話，造成使用者需要

長時間之培訓才能對軟件進行操作，而LucidShape 則是唯一獨創視窗式對話(完

全符合常用之視窗系統)，其方便性設定使使用者輕易上手，同時導入CAD 文件亦方

便且設定快速。




結果定義式曲面設計 LucidFun Geo

完成一個良好的光學面設計需要一個合理的光學曲面要件，同時並具備光學結果，所

以LucidFun Geo 就是使用此方式，將使用者想要完成之結果輸入並定義出曲面之外

型，自動產生出曲面或曲線，此為LucidShape 最著名成就之一。




模擬方面

光學模擬是包含一整串的光源軌跡預測與運算，如同使用者想要知道光強度之

 空間分佈或是照明的效果，這些的模擬表現可同時或更多顯示於LucidShape 中，其中包含:

 1. 正向的 MonteCarlo ray trace

2. 顏色光譜模擬

3. 使用多功之追擊光線

4. 正確之 NURBS 曲面或快速之網格曲面模擬

5. 快速的 Light Mapping 模擬

6. 交互式光線追蹤

7. 亂數產生之光線模擬

8. 視覺表現、背向式模擬

9. 收集多個光源照度之表現

10. 照度分佈回推光強分佈





 交互式光蹤追蹤之應用設計

 非常特殊且強大的工具應用，於即時分析光學之折射反射設計，藉由虛擬視窗

 的表現結果，更快也更準確的確認光學面之設計結果與預測，縮短時間增加效

 率，僅使用鼠標與一個按鍵即可互動式展現光學之結果。



光分佈結果輸出之分析

 光分佈結果或模擬結果可藉由外部導入配光曲線設備之量測結果或者於LucidShape 下之
模擬設定而來，而這些資料結果可完成:

 1. 法規分析 各國法規如:ECE、SAE、GIS 等

 2. 分析 如:梯度、放大、倍數、均勻等

 3. 表達方式 如:顏色、波長或log/linear 等

 4. 自訂自我規範

 5. 天空俯視圖 bird eye view 、行人視圖、駕駛視圖

 LucidShape 應用領域

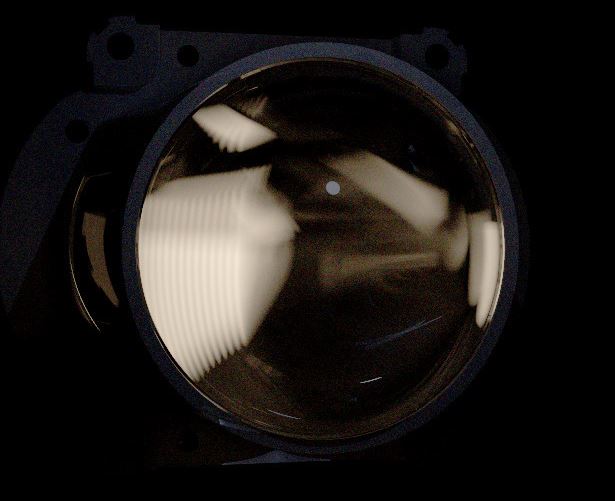

    ♦ 交通運輸類 (車燈類如頭燈、尾燈)  ♦ 航太用燈

    ♦ 快速運輸用燈                                        ♦ LED 應用

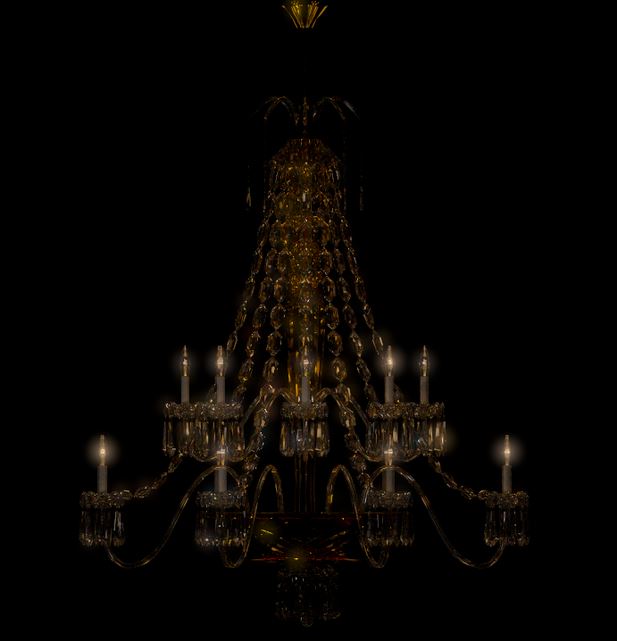

     ♦ 室內與戶外照明                                   ♦ 紅外線與影像系統

     ♦ 道路照明模擬                                        ♦ 光學掃描應用

     ♦ 光纖光導應用                                        ♦ 視覺表現

     ♦ 船舶用燈                                                  ♦ 背光類產品應用

     ♦ 動態即時適路性功能                           ♦ 面板應用

   ♦ 投影與射屏之應用
